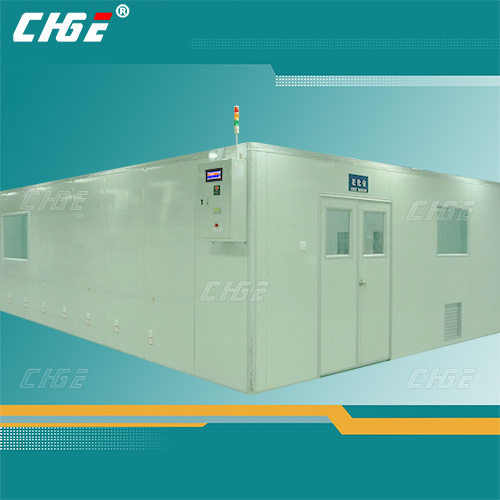

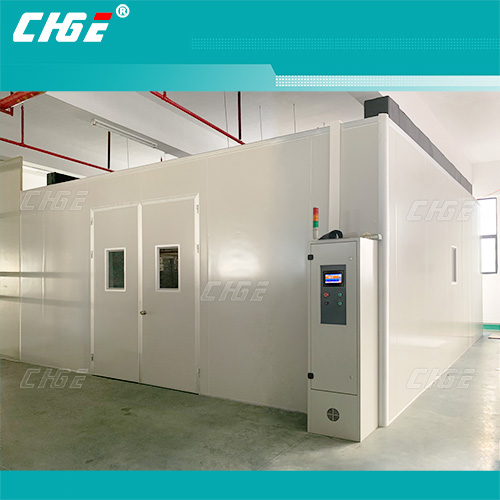

大型步入式恒溫老化房
步入式恒溫老化房/ 設備用途
老化房又叫燒機房，是針對高性能電子產品（如：機算機整機，顯示器，終端機，車用電子產品，電源供應器，主機板、監視器、交換式充電器等）仿真出一種高溫、惡劣環境測試的設備，是提高產品穩定性、可靠性的重要實驗設備、是各生產企業提高產品質量和競爭性的重要生產流程，該設備廣泛應用于電源電子、電腦、通訊、生物制藥等領域。
此設備外框架構采用雙面彩鋼保溫庫板組合而成，大小根據客戶要求訂制，根據不同的要求來進行配置。老化房主要由箱體、控制系統、風循環系統、加熱系統、時間控制系統、測試負載等組成。通過老化測試，可檢查出不良品或不良件，為客戶迅速找出問題并解決問題提供了有效的手段，充分提高了客戶生產效率和產品品質。
由于老化房的性能及環境必須保證產品所需要的溫度、電源質量、負載量、工作時間及操作人員的安全、習慣等要求，所以，一套合格的老化設備，應該是一套安全可靠，高效節能、功能齊全和具有可擴充性的設備。深圳恒溫老化房，高溫恒溫老化室，大型步入式產品壽命老化測試間
步入式恒溫老化房/ 結構特征
老化房是一專業設備，在容量及規格的設計必須滿足當前各類產品的需求下，也必須保證自身工作的穩定性，因此它必須是高質量、安全可靠的，同時面臨未來市場快速增長的發展需求，它應是靈活的、開放的、具備一定的可擴展性。在設計時遵循了以下設計原則：
1、實用性、穩定性和先進性：
采用先進成熟的技術和設備，滿足客戶當前的需要，并兼顧未來產品的需求，盡可能的采用最穩定、最實用的組件和材料。
2、安全、可靠性：
采用老化過程異常雙報警系統（聲、光），充分保護產品及周邊環境設備的安全。
3、靈活性和可擴展性：
客戶所提出的具體要求，設計中必須滿足。對于未來產品的需求，也提供了一定空間。所以老化房具備了良好的靈活性和可擴展性�？芍С侄喾N機型老化。
4、工程的可分期性：
在老化房項目設計中，整體的工程和設備都為模塊化結構，相當于該工程可分期進行，而各期工程可以無縫結合、不造成重復施工和浪費。
5、經濟性和投資保護性：
以較高的性價比構建老化房，使資金的產出投入達到最大值。能以較低的成本、較少的人員投入維持系統運轉。達到產品對負載、環境的要求。提高效益。盡可能保留并延長該設備實際應用能力，充分利用在資金和技術方面的投入。
6、可管理性：
由于老化房具有一定的復雜性、隨著產品對老化房要求的不斷提高，管理的任務必定日益繁重。所以，在設計過程中，必須考慮到以后的管理性，如：單個負載的可拆除性，負載量的可調性，電力系統的可擴充性，控制系統的集成性，對于老化房的管理實行最人性化的設計。
步入式恒溫老化房/ 主要技術指標
1. 主要技術參數：
1.1 溫度范圍：常溫～85℃；（可調，特殊可定制）
1.2 溫度波動：±0.5℃；
1.3 溫度偏差：±3℃；（空載條件下）
1.4 有效容積：客戶要求
1.5 房內尺寸：客戶要求
1.6 運行方式：數顯恒定運行
1.7 加熱功率：據容積而定
1.8 安裝電源：380V；50 Hz；
2. 控制系統及安全保護措施：
2.1 電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB5002S2-95，《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92，使電控設計標準化。
2.2 控制系統集成老化功能設計。設計功能控制電柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作；電柜面板設計美觀、操作簡單。
2.3 老化過程可全自動控制，具有部分異常自處理功能，讓操作自動化、簡單化。
a.動切斷循環風機、電熱等電源；老化房自行降溫，繼續老化，待總老化時間到，黃色警示燈亮起，告知老化完畢。
b.產品超溫保護控制。在溫度超過產品老化溫度上限時，自動切斷產品供電，以保護產品過溫老化，影響其性能；同時蜂鳴器報警、紅色警示燈亮起。溫度正常自動恢復供電。
c.加熱器PID控制。采用SSR配套使用，溫度到達設定溫后，根據需要自動無級調節加熱器功率大小，器件無機械損耗且室內溫度穩定性高。
2.4 具有多重保護功能，安全可靠。
a.電熱防干燒，風機故障或風管內溫度過高時自動切斷整個電源，同時警報器報警。
b.電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動。
c.加熱器防MC粘連設計。SSR無觸點關斷，無機械動作、損耗，杜絕意外。
d.加熱器連接采用耐高溫線材。
e.室內安裝防爆型照明燈，提高燈泡壽命，防止外力撞破。
f.庫體采用難燃保溫材料，保溫性能好，安全系數高。
g.超溫聲光報警功能：老化過程中出現超溫狀況，則亮紅燈，蜂鳴器響起。
3. 室體結構及用料說明：
箱體材料采用EPS夾芯板，產品的燃燒性能符合《建筑材料燃燒性能分級》的規定。
3.1 墻體材料：庫體五面采用雙面彩鋼保溫庫板（EPS計算機色）拼裝而成，固定支撐鋁材橫梁，鋁型材板包邊；地面不做處理，接合處打密封玻璃膠，有效保證房間的密封性，室內放置產品老化車。
其中外墻材料：墻身板：彩鋼板0.5mm厚；
天花板：彩鋼板0.5mm厚；
門 板：彩鋼板0.5mm厚；
其中內墻材料：墻身板：彩鋼板0.5mm厚；
天花板：彩鋼板0.5mm厚；
門 板：彩鋼板0.5mm厚；
3.2 門洞設置： W 800×H 1900mm（單/雙開門）；
3.3 觀 察 窗： 400×600mm，鋼化玻璃，安裝在大門上，老化過程中可隨時觀察室內工作狀況。
3.4 加熱器放置于老化房頂上循環風道中，四周加防火隔熱材料。采用PID溫度模塊控制，溫度到達產品所需要溫度后，根據室內溫度波動自動調節加熱器功率大小配合保溫庫板的保溫性，使室內溫度精確穩定在所設定溫度數值。
4．空氣調節系統
風力管道系統符合《通風與空調工程施工質量驗收規范》GB50243-2002標準。
4.1 熱風循環風系統采用下送上回循環概念，大容量風機強制運風。
4.2 風力分為排風系統和循環風系統。兩套系統獨立工作。
4.3 排風系統為室內溫度超過產品所需要溫度時將室內多余熱量排至室外
4.4 排風系統采用風道與風機相結合設計概念，循環風機不停地給房間空氣做對流循環運動；保證室內溫度均勻性。
5．測控系統
5.1 溫度測量：Pt100鉑電阻；
5.2 控制儀表：進口，高精度數顯溫度控制器，PID調節，精度0.1；
5.3 控制輸出：固態繼電器SSR輸出；
5.4 電 控 箱：一套，主要電器均采用斯耐德、歐姆龍等進口元氣件。
步入式恒溫老化房/ 使用現場的條件
1、溫度：15℃~35℃
2、相對濕度：不大于85%RH
3、周圍無強烈振動、無強烈電磁場影響
4、周圍無高濃度粉塵及腐蝕性物質
5、無陽光直接照射或其它熱源直接輻射
6、周圍無強烈氣流，當周圍空氣需要強制流時，氣流不應直接吹到箱體上
7、試驗箱應放置平穩，保持水平
8、試驗箱的四周應留有一定的距離，方便維修操作
9、安裝場地通風良好
10、良好接地
步入式恒溫老化房/ 服務承諾
1、免費上門安裝調試、培訓操作人員。
2、產品自交付用戶使用之日起包修叁年，但下述情況除外：
a.需方操作失誤，出現人為故障和損壞；
b.其它不應由供貨方承受的情況
3、包修期滿后提供有償服務。
